Medidor de flujo de descarga

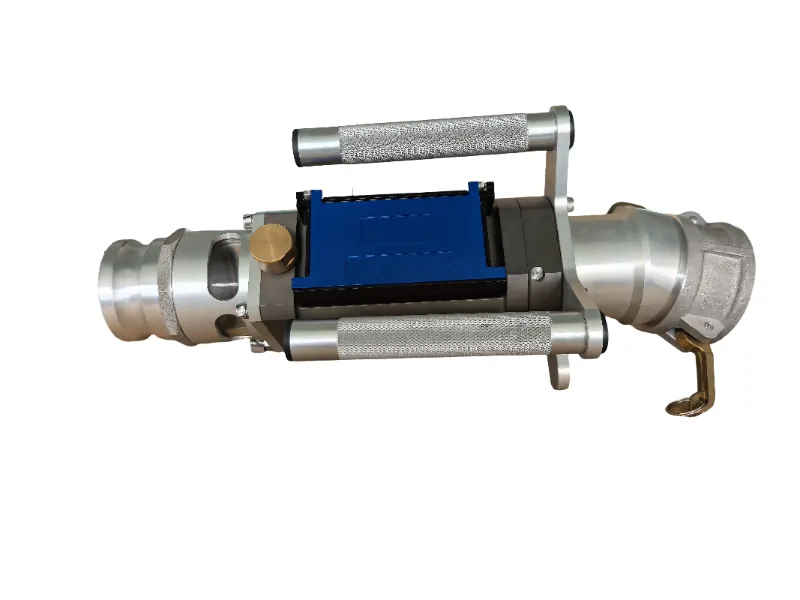

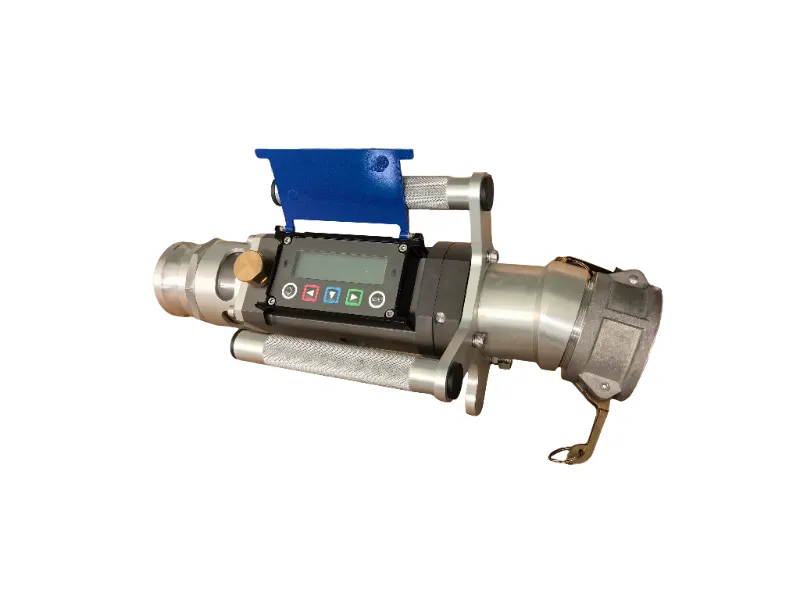

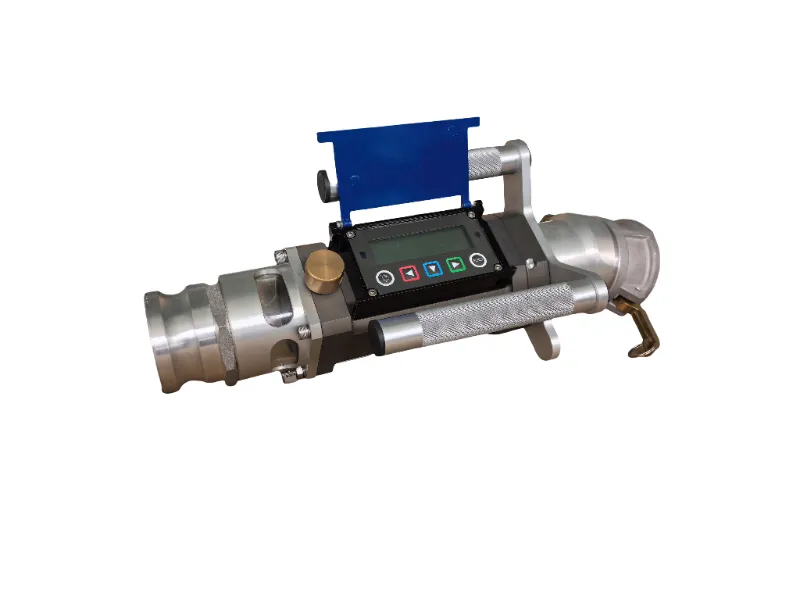

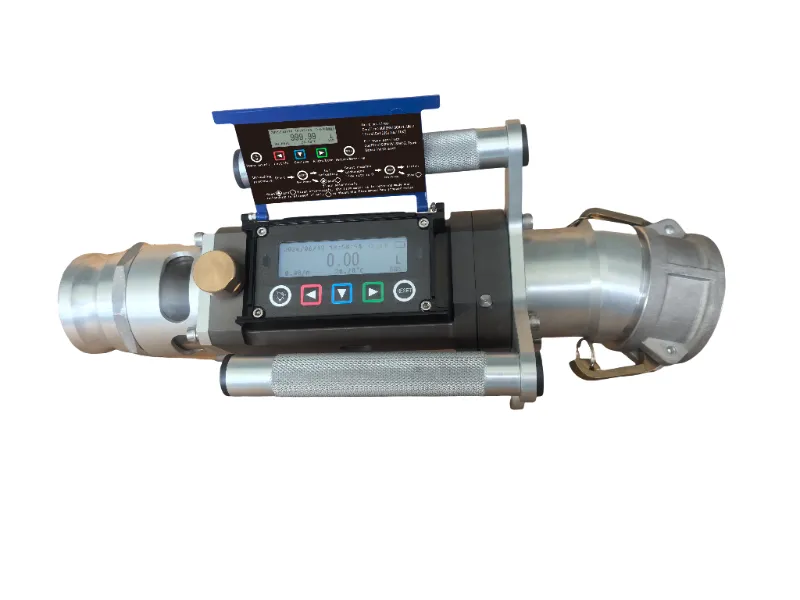

El medidor de flujo de descarga es un dispositivo de medición portátil adecuado para múltiples productos derivados del petróleo. Este medidor de flujo de descarga detecta la temperatura del aceite, la rotación de la turbina y el nivel de líquido dentro de la tubería para calcular el caudal y el volumen en tiempo real, que se muestran en la lectura digital. Equipado con manijas dobles y acoplamientos de conexión rápida tanto en la entrada como en la salida, es fácil de transportar, rápido de conectar y simple de operar. Una mirilla de aceite permite la inspección visual del estado del combustible y la pantalla digital admite el registro de segmentos y la acumulación total.

En funcionamiento, el medidor de flujo de descarga está conectado al puerto de descarga: el combustible fluye por gravedad, pasa a través del sensor de nivel de líquido e impulsa la rotación de la turbina. El sensor Hall recibe la señal de rotación de la turbina, el sensor de temperatura detecta la temperatura del combustible y la pantalla digital integra todas las señales para calcular el caudal y el volumen en tiempo real.

El parámetro es el siguiente.

Característica

Este medidor de flujo de descarga consta del cuerpo del medidor de flujo, acoplamientos de conexión rápida, pantalla digital, sensor de nivel de líquido, conjunto de pantalla de guía de flujo, conjunto de impulsor, sensor de temperatura y conjunto de mirilla de aceite. La pantalla digital funciona con dos baterías de litio recargables a prueba de explosiones, con capacidad para aproximadamente 5000 ciclos de carga, con un puerto de carga USB tipo C en el lateral.

Este medidor de flujo de descarga presenta un diseño portátil con manijas dobles y acoplamientos rápidos para un fácil manejo y una conexión rápida. La mirilla de aceite permite una inspección visual en tiempo real del estado del combustible. La pantalla digital admite grabación de segmentos y acumulación total para diversas necesidades de medición. La funcionalidad Bluetooth y GPS permite la gestión de datos y el seguimiento de dispositivos: está habilitado de forma predeterminada y se desactiva automáticamente cuando la batería cae por debajo del 10 % para conservar la energía. Alimentado por baterías recargables a prueba de explosiones con rendimiento duradero y carga conveniente.

Aplicaciones

Este medidor de flujo de descarga es adecuado para descargar queroseno, diésel, gasolina y combustibles mezclados; ideal para descarga de camiones cisterna, recepción de tanques de almacenamiento y otras operaciones de medición.

Instalación y operación

Antes de la instalación, verifique los sellos de los acoplamientos de conexión rápida. Conecte el medidor de flujo de descarga verticalmente entre la salida de descarga y la manguera de entrega; asegúrese de que la salida esté en el punto más bajo, con el eje del medidor en un ángulo de 15° con respecto a la horizontal. Longitud de la conexión de entrada ≤80 mm, diámetro de la manguera ≥80 mm, longitud de la manguera ≤8 m. Después de la instalación, confirme que todas las conexiones sean seguras. Reinicie el medidor de flujo de descarga a cero, confirme que la luz indicadora parpadee, abra la válvula para comenzar a descargar; el medidor comenzará a medir inmediatamente. Cierre la válvula después de la descarga, espere a que se estabilice la lectura y guarde los datos. Se pueden ver varios registros en el registro histórico.

Preguntas frecuentes: análisis de fallos comunes

P1: ¿Por qué tiene fugas el medidor de flujo de descarga?

R1: Compruebe si las juntas de goma están dañadas o envejecidas y si los pestillos de acoplamiento rápido están flojos. Reemplace los sellos o acoplamientos según sea necesario.

P2: ¿Por qué la pantalla digital está en blanco o muestra errores?

R2: Verifique el nivel de la batería; cárguela si está baja. Si el problema persiste después de cargar, comuníquese con el servicio para una inspección.
