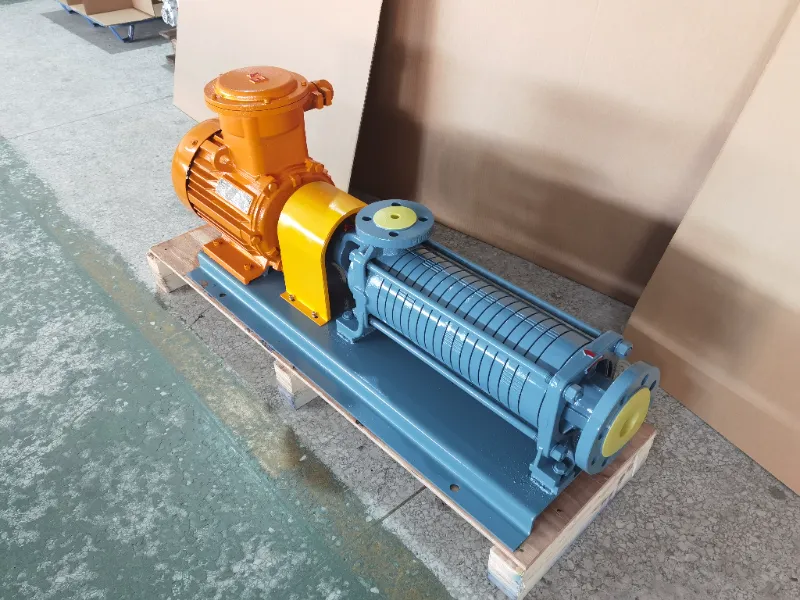

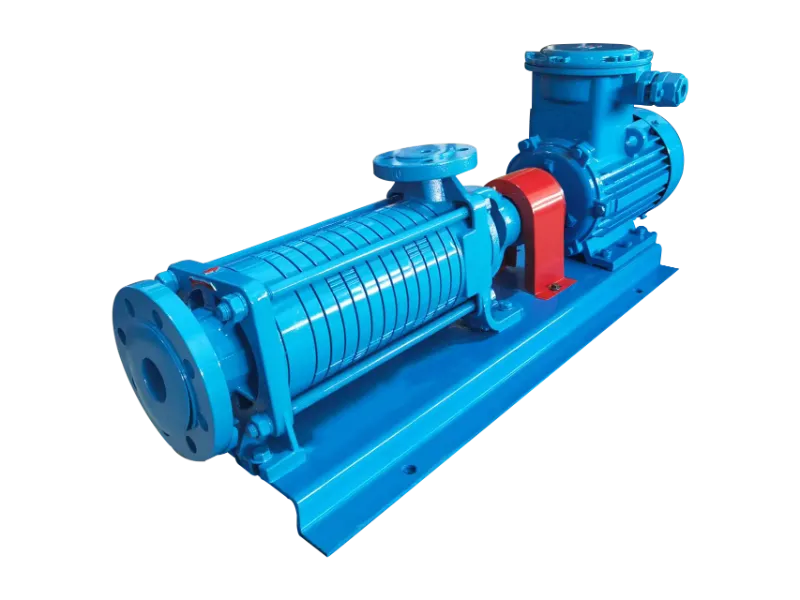

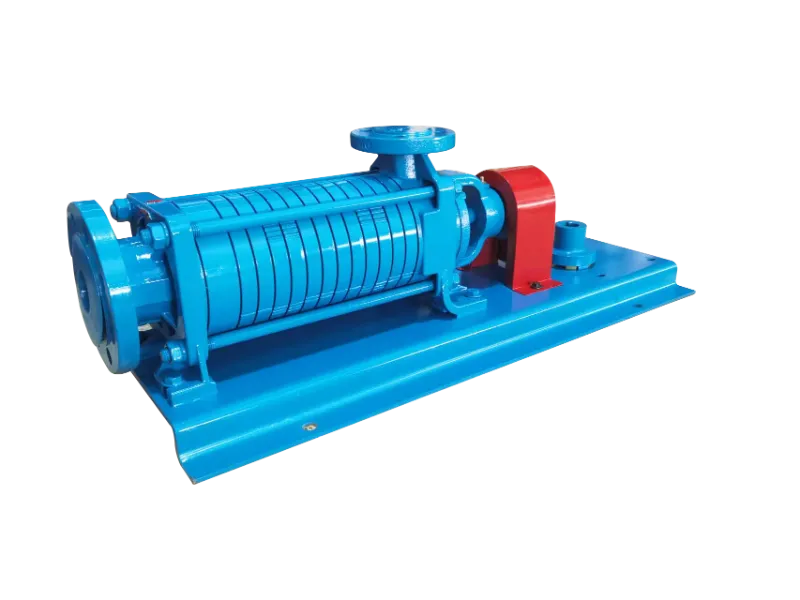

Bomba centrífuga de 6 etapas de GLP

Esta bomba multietapa de GLP es una bomba centrífuga de canal de flujo con diseño horizontal de 6 etapas. Adopta sello mecánico sin refrigeración externa. Equipada con una turbina de precompresión en el extremo de succión, esta bomba centrífuga de 6 etapas de GLP funciona bien en condiciones de NPSH bajo, ofreciendo un alto caudal y alta presión. Maneja diversos medios, incluidos GLP, queroseno, diésel y otros aceites ligeros.

El parámetro es el siguiente.

Estructura del producto

Esta bomba centrífuga de 6 etapas de GLP consta de cuatro secciones principales: soporte, accionamiento, cojinetes y sellos. La sección de soporte comprende el marco de soporte de entrada, el marco de soporte de salida, el conjunto de manguito de paleta guía frontal, el deflector de paleta de guía, el conjunto de manguito de paleta guía, el conector de salida, la cubierta y la carcasa del cojinete, asegurados mediante pernos de sujeción que sujetan todas las etapas para formar la cámara de trabajo. La sección de transmisión consta del eje, el impulsor de la etapa frontal, el impulsor de cobre y la chaveta paralela. Los cojinetes incluyen cojinetes de camisa de paletas guía delanteras, cojinetes de camisa de paletas guía y rodamientos. Los sellos se componen de juntas tóricas y sellos mecánicos.

Principio de funcionamiento

Esta bomba centrífuga de 6 etapas de GLP funciona según el principio de fuerza centrífuga. Las aspas del impulsor de alta velocidad hacen girar el líquido y lo arrojan hacia afuera, creando flujo. Antes del arranque, la bomba y las tuberías deben cebarse completamente con líquido para establecer un estado de vacío. A medida que el impulsor gira, el líquido es expulsado hacia afuera por la fuerza centrífuga, creando una zona de baja presión en el centro del impulsor. Luego, la presión atmosférica o hidráulica empuja más líquido desde la fuente hacia la bomba, lo que permite una transferencia continua.

Aplicaciones

Esta bomba centrífuga de 6 etapas de GLP es adecuada para el llenado de cilindros, el bombeo de GLP desde tanques de almacenamiento sobre el suelo y la carga y descarga de camiones cisterna. Maneja medios como GLP, queroseno, diésel e hidrocarburos ligeros similares.

Precauciones

Se debe instalar un filtro de malla 100 o más fino en la entrada de la bomba.

La bomba debe cebarse antes del arranque: llénela con líquido y expulse todo el aire para evitar que funcione en seco.

Verifique la dirección de rotación del motor antes del arranque.

Evite el funcionamiento prolongado con la válvula de descarga cerrada.

Preguntas frecuentes

P1: ¿Por qué no funciona la bomba?

R1: Verifique el motor e inspeccione si hay atascos (objetos extraños o pernos de sujeción desequilibrados).

P2: ¿Por qué la bomba vibra mucho?

A2: Verifique la alineación; verifique las tuercas de montaje y la consistencia de la altura central.

P3: ¿Cómo solucionar las fugas?

R3: Verifique el sello mecánico (daños o altura incorrecta - estándar 2,5 mm ± 0,5 mm) e inspeccione las juntas tóricas.
